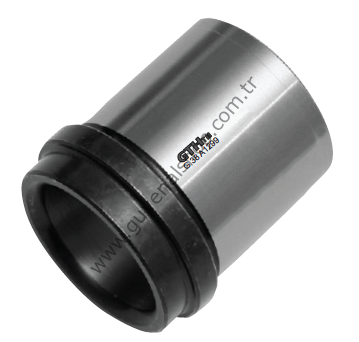

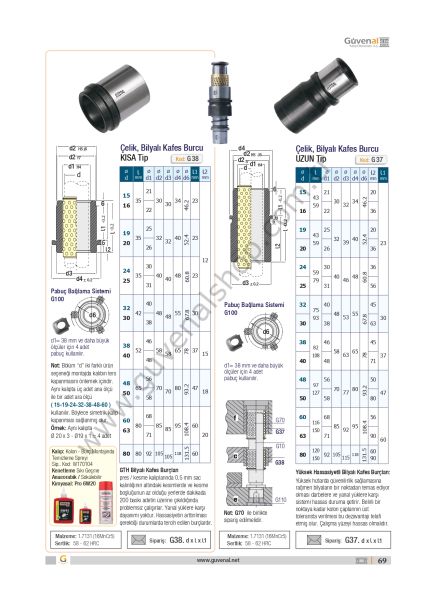

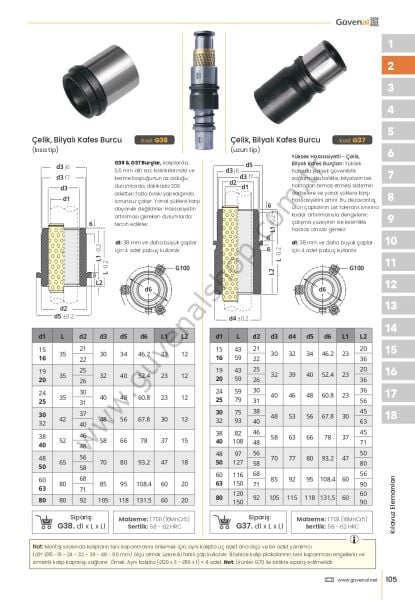

G38 Çelik, Bilyalı Kafes Burcu - Kısa Tip

GTH Bilyalı Kafes Burçları, pres / kesme kalıplarında 0.5 mm sac kalınlığının altındaki kesimlerde ve kesme boşluğunun az olduğu yerlerde dakikada 200 baskı adetin üzerine çıkıldığında problemsiz çalışırlar. Yanal yüklere karşı dayanımı yoktur. Hassasiyetin arttırılması gerektiği durumlarda tercih edilen burçlardır.

Not: Bölüm "d” iki farklı ürün seçeneği, montajda kalıbın ters kapanmasını önlemek içindir. Aynı kalıpta üç adet ana ölçü ile bir adet ara ölçü (15-19-24-32-38-48-60) kullanılır. Böylece simetrik kalıp kapanması sağlanmış olur.

Örnek: Aynı kalıpta Ø 20 x 3 - Ø19 x 1 = 4 adet
Malzeme: 1.7131 (16MnCr5)
Sertlik: 58 - 62 HRC
Sipariş: G38 . d x L x L1
